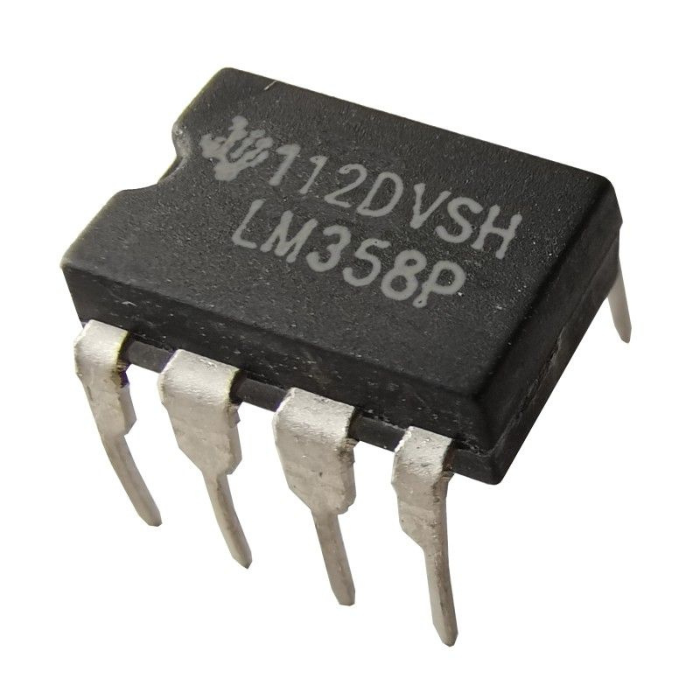

LM358P

Descripción completa del producto

Los dispositivos LM358B y LM2904B son las versiones de próxima generación de los amplificadores operacionales (op amps) estándar de la industria LM358 y LM2904, que incluyen dos amplificadores operacionales de alto voltaje (36 V). Estos dispositivos brindan un valor excepcional para aplicaciones sensibles a los costos, con características que incluyen compensación baja (300 µV, típica), rango de entrada de modo común a tierra y capacidad de voltaje de entrada diferencial alto.

Los amplificadores operacionales LM358B y LM2904B simplifican el diseño de circuitos con características mejoradas como estabilidad de ganancia unitaria, voltaje de compensación más bajo máximo de 3 mV (2 mV máximo para LM358BA y LM2904BA) y corriente de reposo más baja de 300 µA por amplificador (típico). La alta ESD (2 kV, HBM) y los filtros EMI y RF integrados permiten que los dispositivos LM358B y LM2904B se utilicen en las aplicaciones más resistentes y ambientalmente desafiantes.

Los amplificadores LM358B y LM2904B están disponibles en paquetes de tamaño micro, como el SOT23-8, así como en paquetes estándar de la industria que incluyen SOIC, TSSOP y VSSOP.

Amplio rango de alimentación de 3 V a 36 V (versiones B, BA)
Corriente de reposo: 300 µA ch (versiones B, BA)
Ancho de banda de ganancia unitaria de 1,2 MHz (versiones B, BA)
El rango de voltaje de entrada en modo común incluye tierra, lo que permite la detección directa cerca del suelo.
Tensión de compensación de entrada de 2 mV máx. a 25°C (versión BA)
Tensión de compensación de entrada de 3 mV máx. a 25°C (versiones A, B)
Filtro interno RF y EMI (versiones B, BA)
En productos que cumplen con MIL-PRF-38535, todos los parámetros se prueban a menos que se indique lo contrario. En todos los demás productos, el procesamiento de producción no incluye necesariamente pruebas de todos los parámetros.
