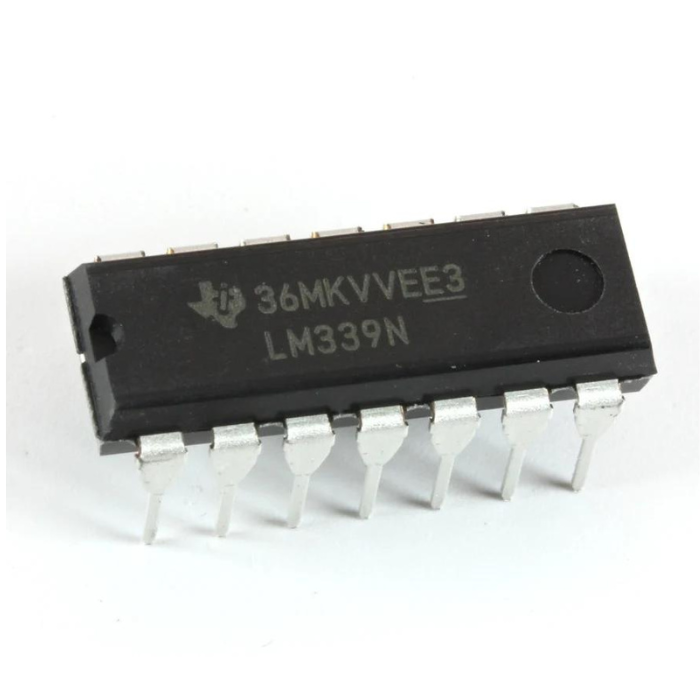

LM339N

Descripción completa del producto

Los dispositivos LM339B y LM2901B son las versiones de próxima generación de la familia de comparadores LM339 y LM2901 estándar de la industria. Estos comparadores de versión B de próxima generación cuentan con voltaje de compensación más bajo, mayor capacidad de voltaje de suministro, menor corriente de suministro, menor corriente de polarización de entrada, menor retardo de propagación y rendimiento ESD de 2 kV mejorado y robustez de entrada a través de abrazaderas ESD dedicadas. El LM339B y el LM2901B pueden reemplazar directamente al LM239, LM339 y LM2901, tanto para los grados A como V.

Todos los dispositivos constan de cuatro comparadores de voltaje independientes que están diseñados para funcionar con una única fuente de alimentación en una amplia gama de voltajes.

Especificaciones mejoradas de la versión B

Clasificación máxima: hasta 38 V
Clasificación ESD (HBM): 2k V
Compensación de entrada baja: 0,37 mV
Corriente de polarización de entrada baja: 3,5 nA
Baja corriente de suministro: 200 µA por comparador
Tiempo de respuesta más rápido de 1 µs
Rango de temperatura ampliado para LM339B

La versión B es un reemplazo directo para las versiones LM239, LM339 y LM2901, A y V.
El rango de voltaje de entrada en modo común incluye tierra
Rango de tensión de entrada diferencial igual a la tensión de alimentación nominal máxima: ±38 V
Voltaje de saturación de salida bajo
Salida compatible con TTL, MOS y CMOS
Para versión única, consulte el TL331B.
Para la versión dual, consulte LM393B o LM2903B.
