Tarjeta adaptadora SMD a DIP QFN44 QFN48 paso 0.5 mm

Descripción completa del producto

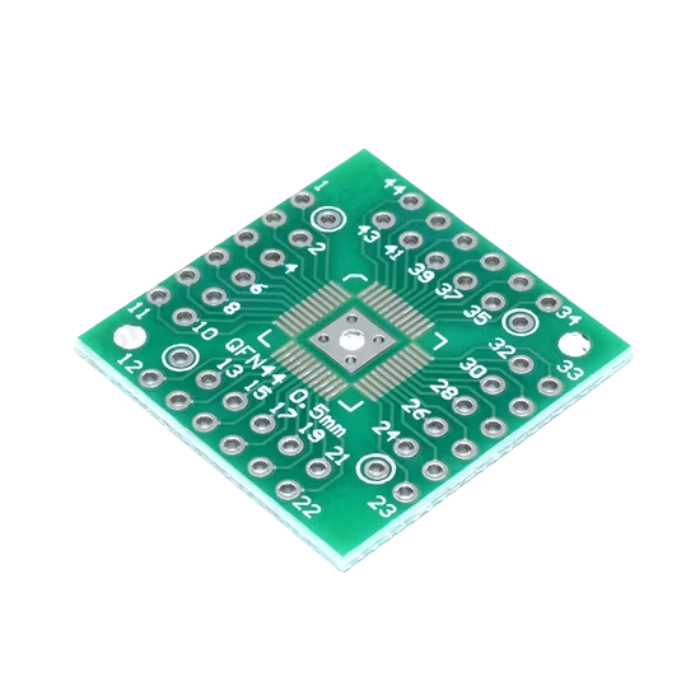

Placa adaptadora de circuito impreso de doble cara diseñada para convertir circuitos integrados superficiales tipo QFN / MLF / TQFP de 44 y 48 pines con paso fino a terminales DIP estándar de 2.54 mm. Incluye pad térmico central expuesto (Exposed Thermal Pad) con orificio de soldadura pasante, facilitando el prototipado, testeo y montaje de microcontroladores y circuitos integrados complejos en protoboard o placas perforadas.

Características mecánicas y de montaje:
Tipo de placa: Adaptador SMD a DIP de doble cara
Compatibilidad Cara A: QFN44 (Paso de pin: 0.5 mm)
Compatibilidad Cara B: QFN48 / TQFP48 (Paso de pin: 0.5 mm)
Pad central térmico: Sí, con vía/orificio pasante para soldadura posterior
Salida de pines: Orificios para espadines con espaciado estándar de 2.54 mm (0.1)
Material: Fibra de vidrio FR-4 de doble cara con acabado estañado y serigrafía numerada
Grosor de la placa: 1.6 mm

Dimensiones:
Largo: ~25.4 mm (1.0 pulg)
Ancho: ~25.4 mm (1.0 pulg)
Grosor: 1.6 mm
