Protoboard Doble con Base Metálica y Borneras (1660 Puntos)

Descripción completa del producto

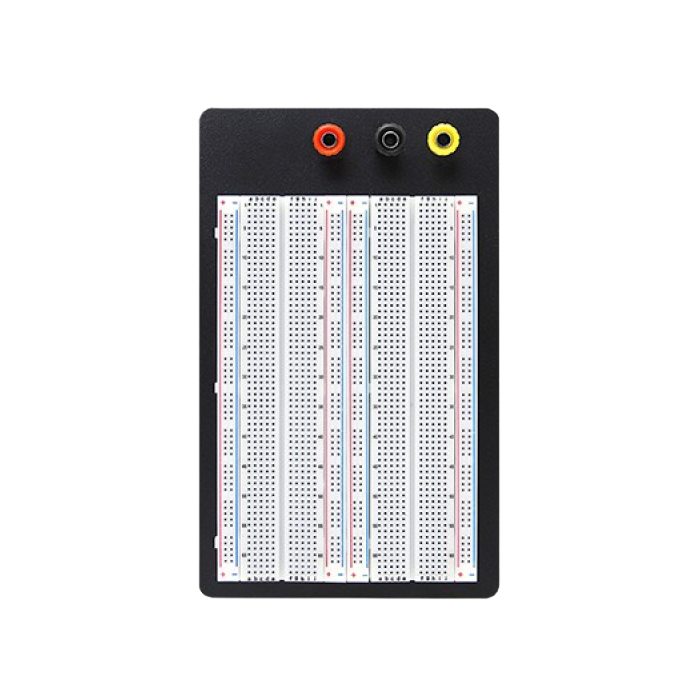

Placa de pruebas o protoboard de doble sección montada sobre una robusta base metálica con soportes antideslizantes. Está diseñada para el ensamble, prototipado y pruebas de circuitos electrónicos complejos de mediana y gran escala que requieren un área de trabajo amplia y estable. Cuenta con dos bloques de conexiones principales y cuatro líneas de distribución de energía (buses de alimentación) identificadas con franjas de color rojo y azul. En la parte superior de la estructura se incorporan tres bornes de conexión tipo banana (rojo, negro y amarillo) aislados para facilitar el acoplamiento directo y seguro de líneas de voltaje y tierra provenientes de fuentes de alimentación externas.

Características eléctricas:

Número total de puntos: 1660 puntos de contacto (1260 en bloques de terminales y 400 en buses de distribución)

Diámetro de cable admitido: AWG 20 a AWG 29 (0.3mm a 0.8mm)

Corriente máxima recomendada: 3 A a 5 A por línea

Voltaje máximo de aislamiento: 300 V

Material de los contactos: Aleación de bronce fosforoso con recubrimiento de níquel de alta conductividad y retención elástica

Dimensiones:

Dimensiones de la base metálica: ~21.5 cm x 13 cm

Dimensiones del área plástica activa: ~16.5 cm x 11 cm

Borneras de conexión: Estándar para plug banana de 4 mm u ojo de terminal
