LM3914

Descripción completa del producto

El LM3914 es un controlador de display lineal que convierte una señal analógica en una representación visual mediante una barra o un gráfico de puntos con LED. Se utiliza comúnmente en medidores de voltaje, medidores de nivel de batería, y otros sistemas de visualización. El dispositivo permite controlar hasta 10 LEDs de manera independiente sin necesidad de componentes adicionales.
Características eléctricas:

Rango de entrada de voltaje: 3 V a 18 V
Corriente de salida por LED: Ajustable entre 2 mA y 30 mA por LED
Precisión: Linealidad de ±1%
Modo de operación: Barra o gráfico de puntos
Corriente de suministro: 6 mA (sin carga LED)
Compatibilidad con LEDs: Hasta 10 LEDs
Voltaje de referencia interno: 1.2 V a 12 V ajustable
Rango de temperatura: 0°C a 70°C

Dimensiones:

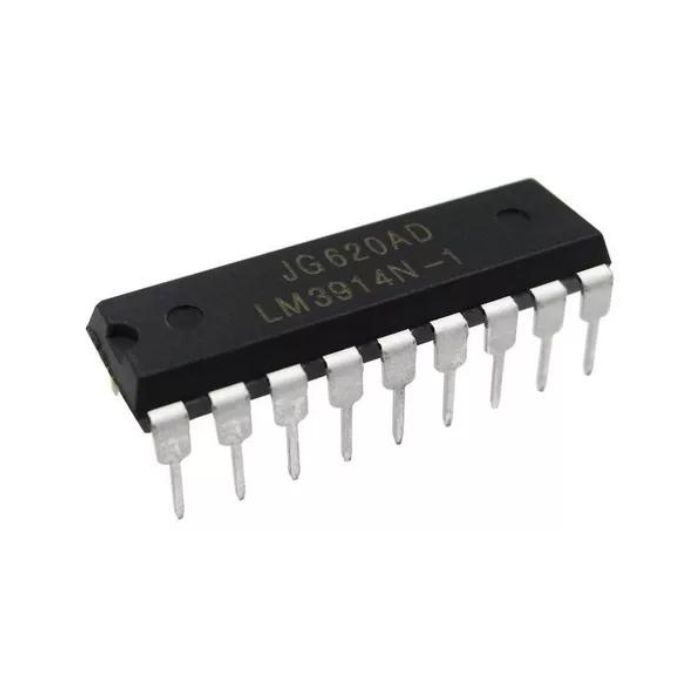

Encapsulado: PDIP de 18 pines (disponible también en SOIC)
