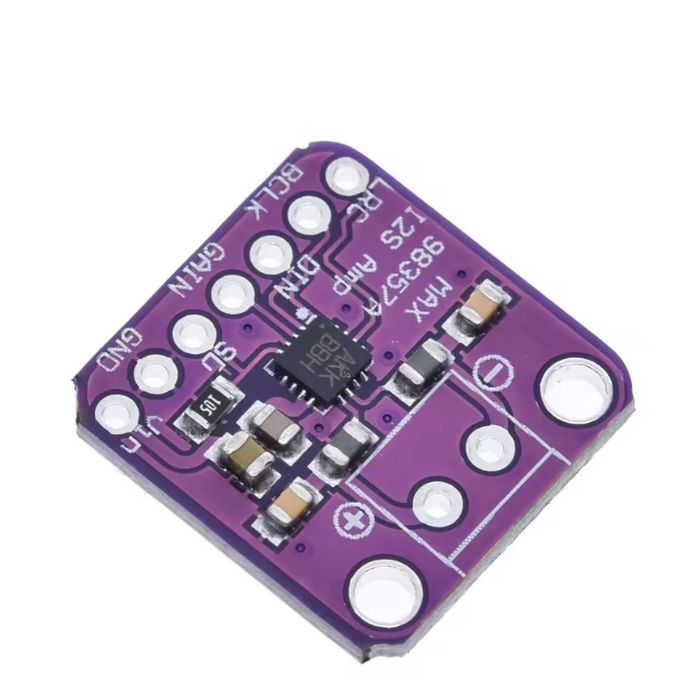

Módulo Amplificador de Audio Digital I2S MAX98357A Clase D

Descripción completa del producto

El MAX98357A es un amplificador de audio digital de Clase D de alta eficiencia que permite conectar un altavoz directamente a un microcontrolador (como ESP32, Raspberry Pi o Arduino Zero) sin necesidad de un DAC externo o un códec de audio. Utiliza la interfaz I2S (Inter-IC Sound) para recibir datos de audio digital directamente, eliminando el ruido analógico que suele producirse en las transmisiones de audio convencionales. Es una solución plug-and-play ideal para añadir sonido de alta fidelidad a proyectos compactos.
Características eléctricas / técnicas

Tipo de amplificador: Clase D (Alta eficiencia).

Interfaz de entrada: I2S (BCLK, LRC, DIN).

Voltaje de operación: 2.5V a 5.5V DC.

Potencia de salida: * 3.2W a 4Ω (con alimentación de 5V).

1.8W a 8Ω (con alimentación de 5V).

Frecuencia de muestreo: Soporta desde 8kHz hasta 96kHz.

Configuración de ganancia: Ajustable mediante el pin GAIN (3dB, 6dB, 9dB, 12dB y 15dB).

Protección: Protección térmica y contra cortocircuitos integrada.

Canal: Monofónico (se pueden usar dos módulos para sistemas estéreo).

Dimensiones

Largo: 19 mm.

Ancho: 18 mm.

Espesor del PCB: 1.6 mm.

Peso: Aproximadamente 2g (sin headers).
