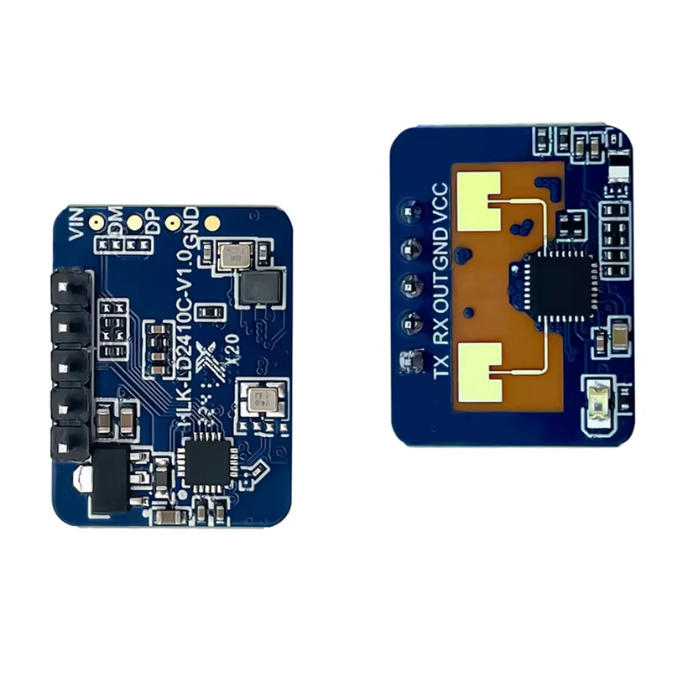

HLK-LD2410C sensor de presencia humana radar de ondas milimétricas 24GHz con Bluetooth

Descripción completa del producto

Módulo sensor de presencia humana de alta sensibilidad basado en tecnología de radar FMCW (radar de ondas milimétricas) a 24 GHz, versión HLK-LD2410C con conectividad Bluetooth integrada. A diferencia de los sensores PIR tradicionales, es capaz de detectar personas en movimiento, micro-movimientos (respiración, gestos leves) e incluso presencia completamente estática o en reposo. Permite la configuración de parámetros, ajuste de sensibilidad por compuertas de distancia y monitoreo en tiempo real tanto por puerto serial UART como de forma inalámbrica a través de la aplicación móvil Bluetooth.

Características de funcionamiento y RF:
Frecuencia de operación: 24.00 GHz a 24.25 GHz (Banda ISM)
Tecnología de sensado: FMCW (Frequency Modulated Continuous Wave)
Distancia máxima de detección: Hasta 6 metros (ajustable por zonas / compuertas)
Resolución de distancia: 0.75 m por compuerta de detección
Ángulo de cobertura / detección: ±60° en horizontal y vertical
Tipos de detección: Movimiento corporal, micro-movimiento y presencia estática
Conectividad inalámbrica: Bluetooth Low Energy (BLE) para calibración y visualización

Características eléctricas:
Voltaje de alimentación (VCC): 5 V DC (rango 5 V a 12 V)
Corriente de operación: ~80 mA (típico)
Nivel lógico de señales (UART / GPIO): 3.3 V
Salidas de control: Pin OUT (nivel lógico alto en detección de presencia) y comunicación serial UART (TX/RX)
Baudrate por defecto: 256000 bps

Características mecánicas y de conexión:
Pines de conexión: Conector de 5 pines (VCC, GND, OUT, RX, TX)
Puntos de prueba adicionales en PCB: VIN, DM, DP, GND (para interfaz USB/programación)
Rango de temperatura de operación: -40 °C a +85 °C

Dimensiones:
Largo: ~22.0 mm
Ancho: ~16.0 mm
Altura: ~3.0 mm (sin pines) / ~10.0 mm (con pines)
