Conector USB Tipo C hembra SMD 6 pines para carga

Descripción completa del producto

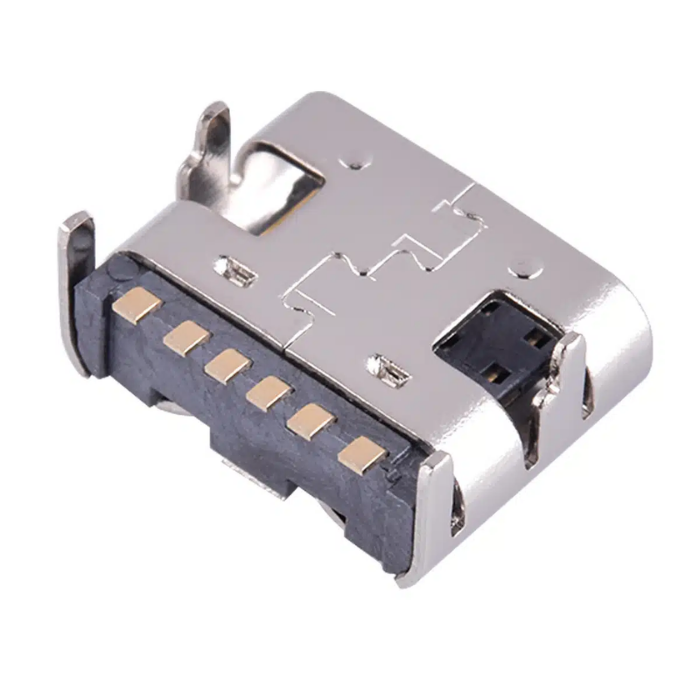

Conector hembra USB Tipo C de montaje superficial (SMD/SMT) simplificado de 6 pines, diseñado específicamente para aplicaciones de alimentación y carga rápida. Su distribución de 6 terminales (VBUS, GND y pines CC para configuración con resistencias pull-down de 5.1 kΩ) facilita enormemente el diseño y soldadura en placas de circuito impreso (PCB) en comparación con los conectores completos de 16 o 24 pines, manteniendo la comodidad de conexión reversible.

Características eléctricas:
Voltaje nominal: 5 V a 20 V DC
Corriente máxima soportada: 3 A (hasta 5 A en líneas VBUS / GND combinadas)
Resistencia de contacto: 40 mΩ máximo
Resistencia de aislamiento: 100 MΩ mínimo
Rigidez dieléctrica: 100 VAC por 1 minuto

Características mecánicas y de montaje:
Número de pines: 6 pines SMD (GND, VBUS, CC1, CC2, VBUS, GND)
Pestañas de sujeción al PCB: 4 pines pasantes tipo Through-Hole para anclaje mecánico y tierra
Tipo de montaje: Híbrido (Pads de señal SMD + Postes de fijación pasantes)
Material de la carcasa: Acero inoxidable niquelado
Material de los contactos: Aleación de cobre chapada en oro
Material aislante: Termoplástico de alta temperatura (LCP / PA9T UL94V-0)
Ciclos de inserción / durabilidad: Más de 10.000 ciclos
Rango de temperatura de operación: -30 °C a +85 °C

Dimensiones:
Longitud total (fondo): ~7.35 mm
Ancho total del cuerpo: ~8.94 mm
Altura total sobre PCB: ~3.16 mm
