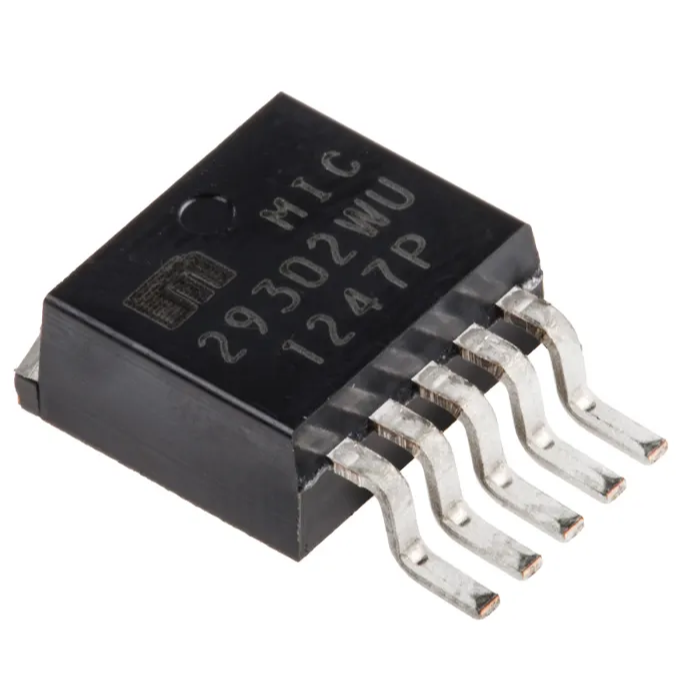

Regulador de voltaje LDO ajustable 3A MIC29302WU TO-263-5

Descripción completa del producto

Regulador de voltaje lineal de baja caída (LDO - Low Dropout) de alta corriente capaz de suministrar hasta 3 A continuos con un voltaje de caída típico de solo 450 mV a plena carga. Cuenta con voltaje de salida ajustable mediante divisor resistivo externo, pin de habilitación lógica (Enable/Shutdown), protección contra sobrecorriente, inversión de polaridad de entrada, transitorios térmicos y corte por sobrecalentamiento. Ideal para sistemas de alimentación de microprocesadores, módulos celulares GSM/GPRS/LTE, fuentes de alimentación lineales de bajo ruido y etapas de potencia digital.

Características eléctricas:
Voltaje de entrada (Vin): 2.5 V a 26 V
Voltaje de salida (Vout): Ajustable desde 1.24 V hasta 26 V
Corriente de salida máxima: 3 A
Voltaje de caída (Dropout Voltage): 450 mV típico a 3 A (370 mV a 1.5 A)
Voltaje de referencia de precisión: 1.24 V (±1% de tolerancia)
Corriente de reposo: 25 mA típico a plena carga
Función de apagado (Enable / Shutdown): Compatible con lógica TTL/CMOS
Protecciones integradas: Límite de corriente, sobrecalentamiento térmico y protección contra inversión de batería / polaridad

Características mecánicas y de encapsulado:
Encapsulado: TO-263-5 (D2PAK de 5 pines)
Montaje: SMD (Montaje superficial) con pestaña disipadora posterior (Tab)
Número de pines: 5
Rango de temperatura de operación: -40 °C a +125 °C

Dimensiones:
Longitud del cuerpo: ~9.0 mm
Ancho del cuerpo: ~10.2 mm
Longitud total con pines: ~15.2 mm
Altura / Grosor: ~4.5 mm
