Sensor Ecg AD8232

Descripción completa del producto

El módulo sensor ECG AD8232 es una solución integrada para la adquisición y amplificación de señales eléctricas del corazón (Electrocardiograma o ECG). Basado en el chip AD8232 de Analog Devices, este módulo está diseñado específicamente para extraer, amplificar y filtrar las pequeñas señales de biopotenciales cardíacas, incluso en presencia de ruido ambiental o artefactos de movimiento. Es una herramienta popular en proyectos de fitness, monitoreo de salud portátil, y desarrollo de dispositivos médicos no invasivos, permitiendo visualizar la actividad eléctrica del corazón en tiempo real.

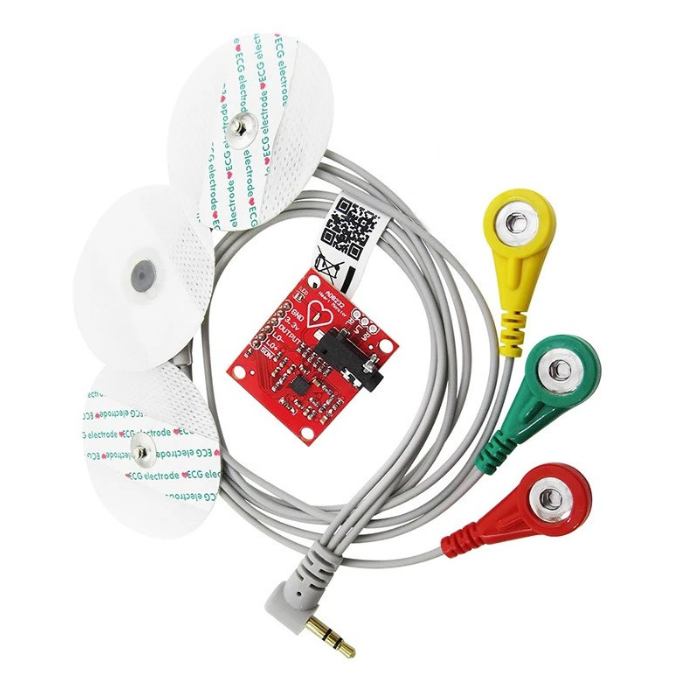

Incluye accesorios.

Características eléctricas:

Voltaje de alimentación: 3.3V DC (típico)
Salida: Analógica (voltaje proporcional a la actividad cardíaca)
Consumo de corriente: Muy bajo (típicamente 170 µA)
Ganancia: Alta ganancia interna (G=100) para amplificar señales débiles.
Filtrado: Incluye filtros de paso alto y paso bajo, y un filtro de rechazo de línea (notch filter) para eliminar el ruido de la red eléctrica (50/60 Hz).
Detección de desconexión de electrodos: Pines dedicados para indicar si los electrodos están desconectados, lo que mejora la confiabilidad de la medición.
Configuración de electrodos: Soporta configuraciones de 2 o 3 electrodos (RA, LA, RL para brazo derecho, brazo izquierdo, pierna derecha).
Amplificador para pierna derecha (RLD): Integrado para reducir el ruido en modo común.
Pin de apagado (SDN): Permite poner el módulo en modo de bajo consumo cuando no se está utilizando.

Dimensiones:

Tamaño del módulo: Típicamente ~35 mm x 28 mm (puede variar ligeramente entre fabricantes de módulos).
Conector: Jack de 3.5mm para una fácil conexión de los cables de electrodos.

Aplicaciones comunes:

Monitores de frecuencia cardíaca: Para fitness y deportes.
Electrocardiógrafos portátiles: Dispositivos de monitoreo de salud.
Monitores de salud remotos: Para telemedicina y seguimiento a distancia.
Dispositivos wearable: Integración en ropa o accesorios inteligentes.
Proyectos de robótica y automatización: Para la interacción con el usuario basada en datos biométricos.
Prototipos y investigación: En bioingeniería y desarrollo de dispositivos médicos.
