TB6612FNG PUENTE H
Descripción completa del producto
El controlador de motor TB6612FNG puede controlar hasta dos motores de CC a una corriente constante de 1.2A (pico de 3.2A). Se pueden usar dos señales de entrada (IN1 e IN2) para controlar el motor en uno de los cuatro modos de función: CW, CCW, freno corto y parada. Las dos salidas del motor (A y B) se pueden controlar por separado, la velocidad de cada motor se controla mediante una señal de entrada PWM con una frecuencia de hasta 100 kHz. El pin STBY se debe tirar hacia arriba para sacar el motor del modo de espera.
El voltaje de suministro lógico (VCC) puede estar en el rango de 2.7-5.5VDC, mientras que el suministro de motor (VM) está limitado a un voltaje máximo de 15VDC. La corriente de salida tiene una clasificación de hasta 1.2 A por canal (o hasta 3.2 A para un pulso corto y único).

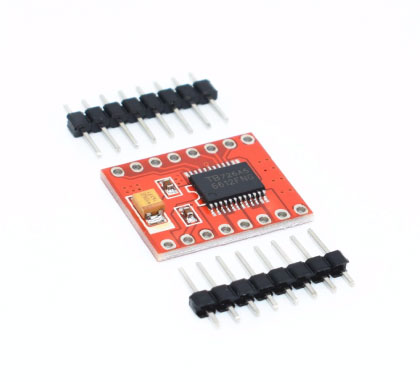

La placa viene con todos los componentes instalados como se muestra. Los condensadores de desacoplamiento están incluidos en ambas líneas de suministro. Todos los pines del TB6612FNG se dividen en dos encabezados de paso de 0.1 pulgadas; los pines están dispuestos de tal manera que los pines de entrada están en un lado y los pines de salida en el otro.
Características:
Tensión de alimentación: VM = 15 V máx., VCC = 2.7-5.5 V
Corriente de salida: Iout = 1.2A (promedio) / 3.2A (pico)
Control en espera para ahorrar energía.
Modos de control de motor CW / CCW / freno corto / parada
Circuito de apagado térmico incorporado y circuito de detección de bajo voltaje
Todos los pines del TB6612FNG se separaron a pines espaciados de 0.1 pulgadas
Condensadores de filtrado en ambas líneas de suministro.
Dimensiones: 0.8x0.8 pulgadas
